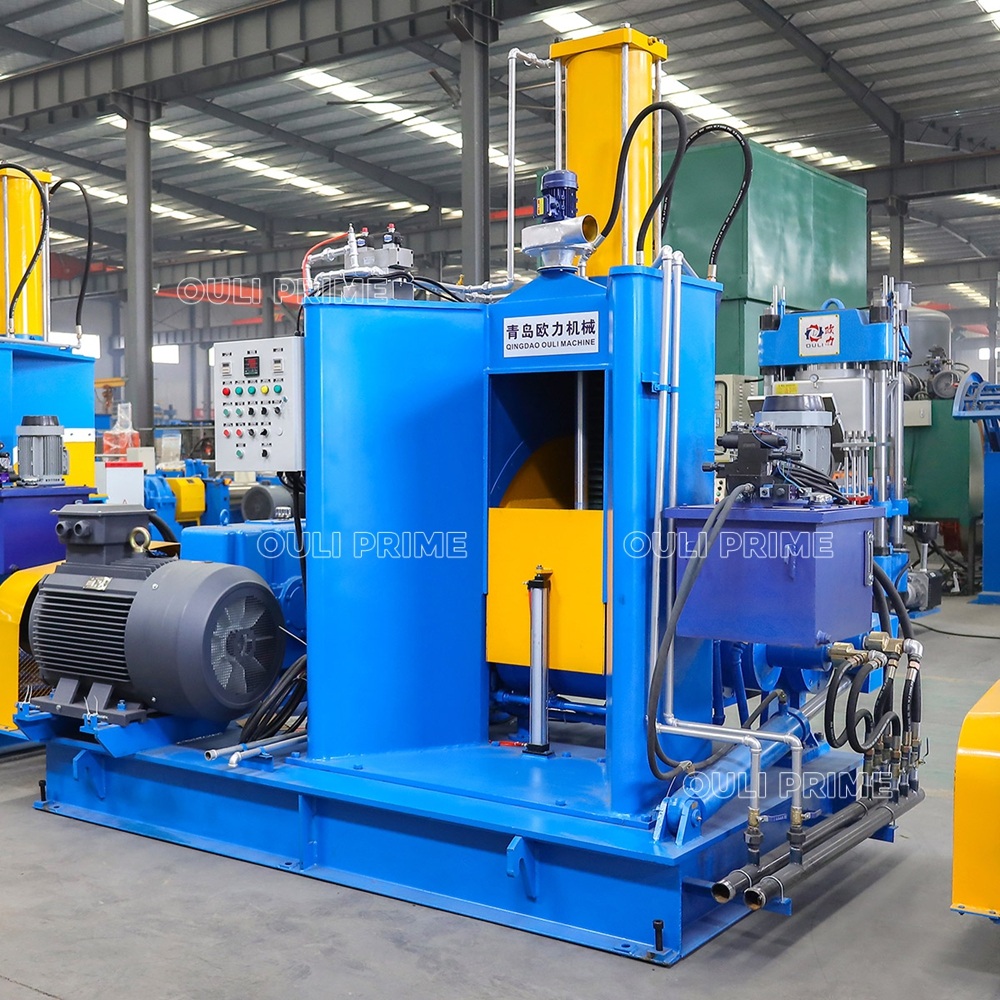

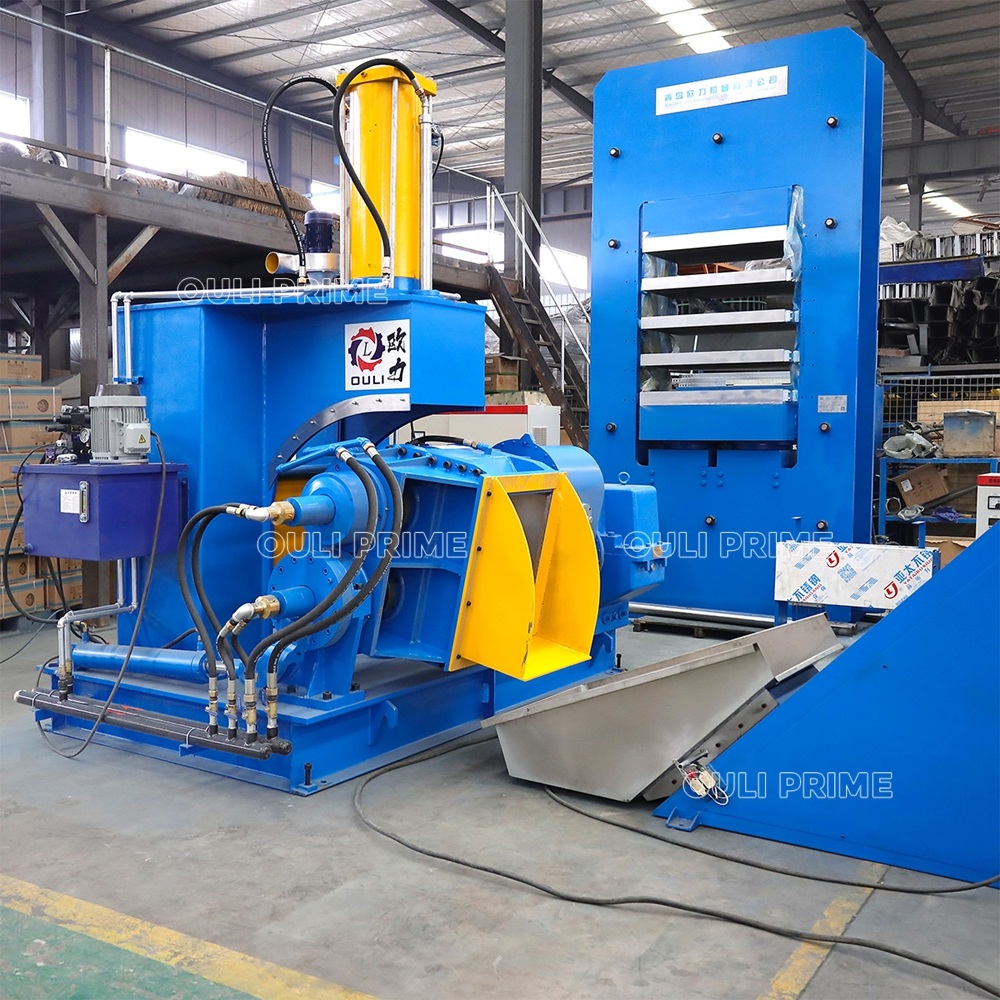

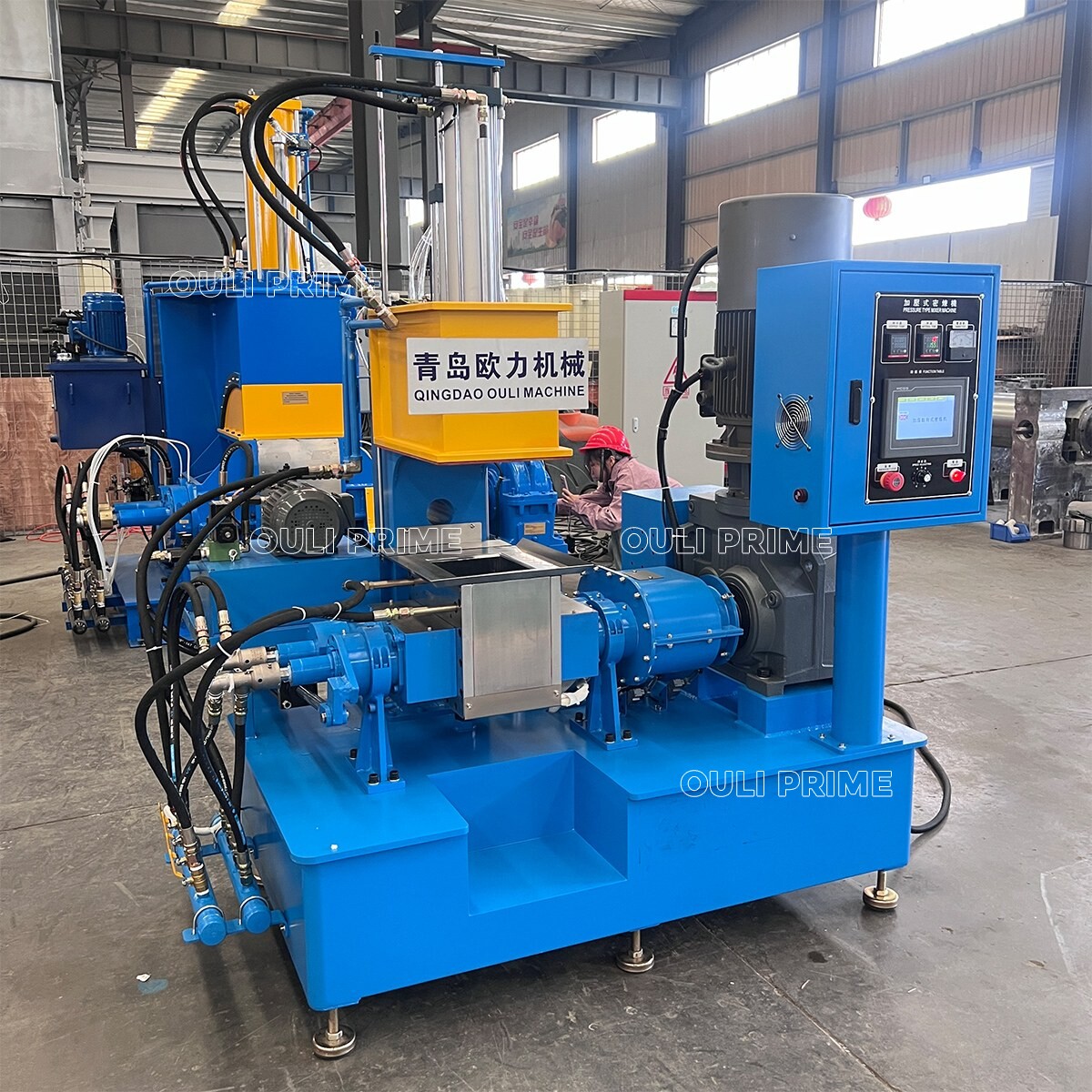

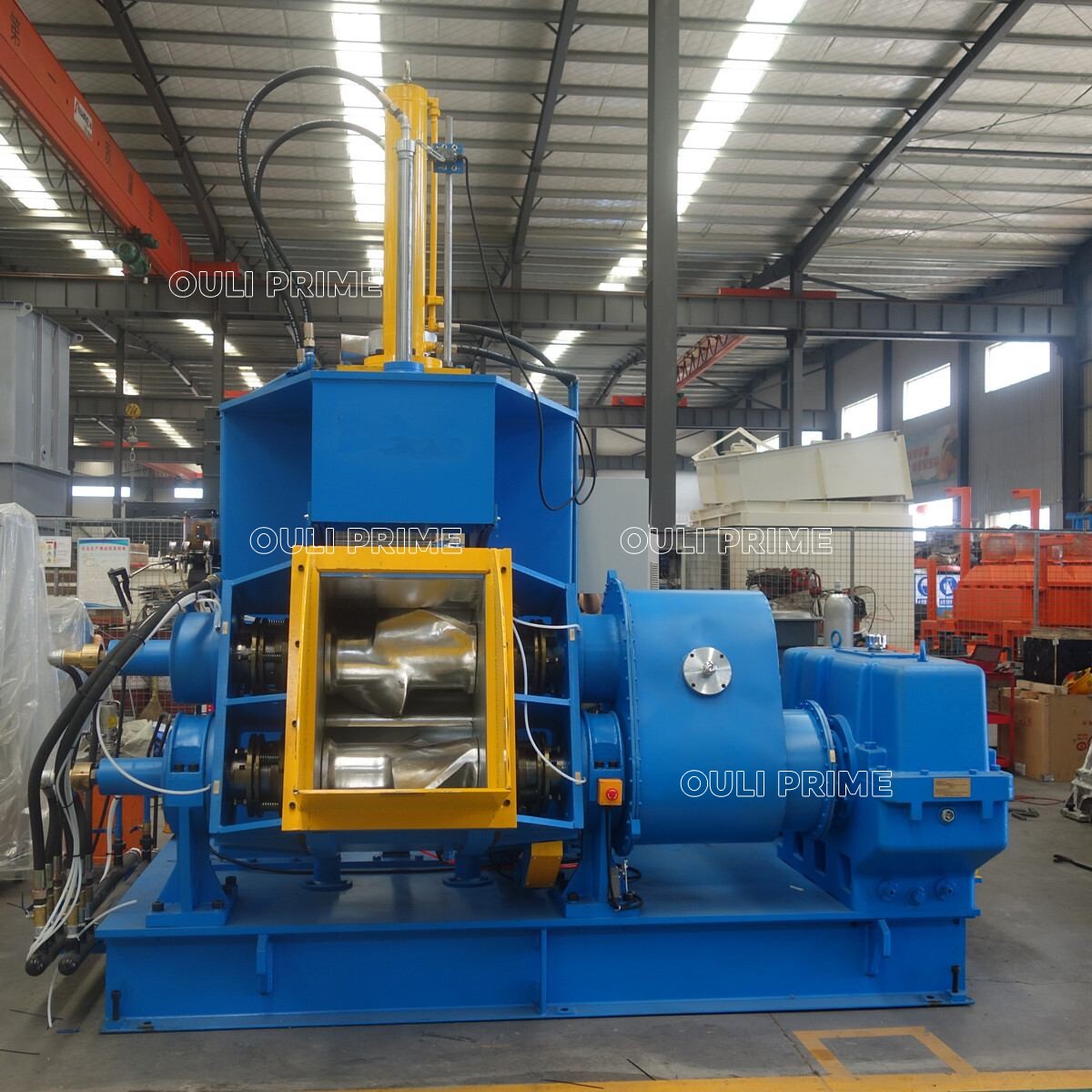

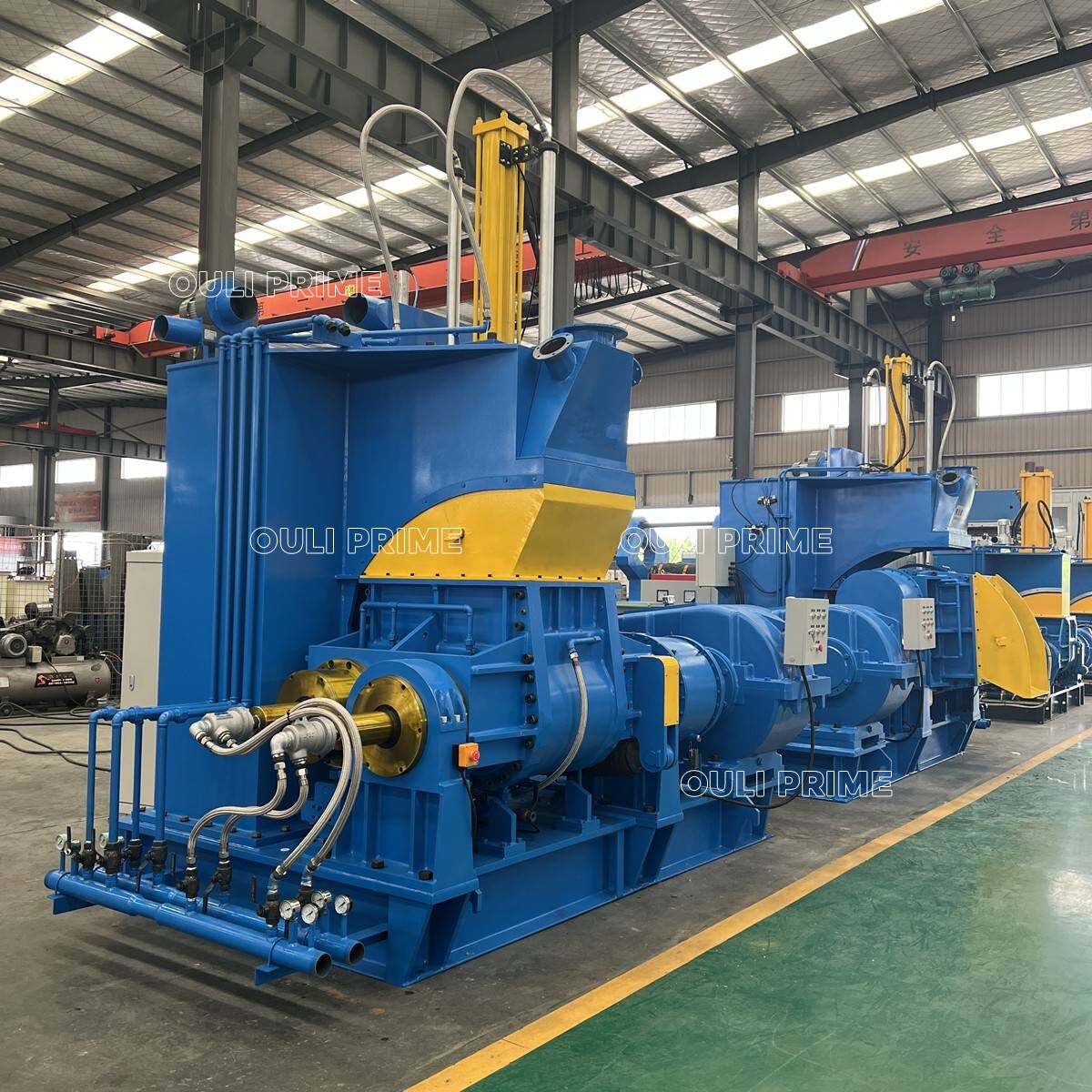

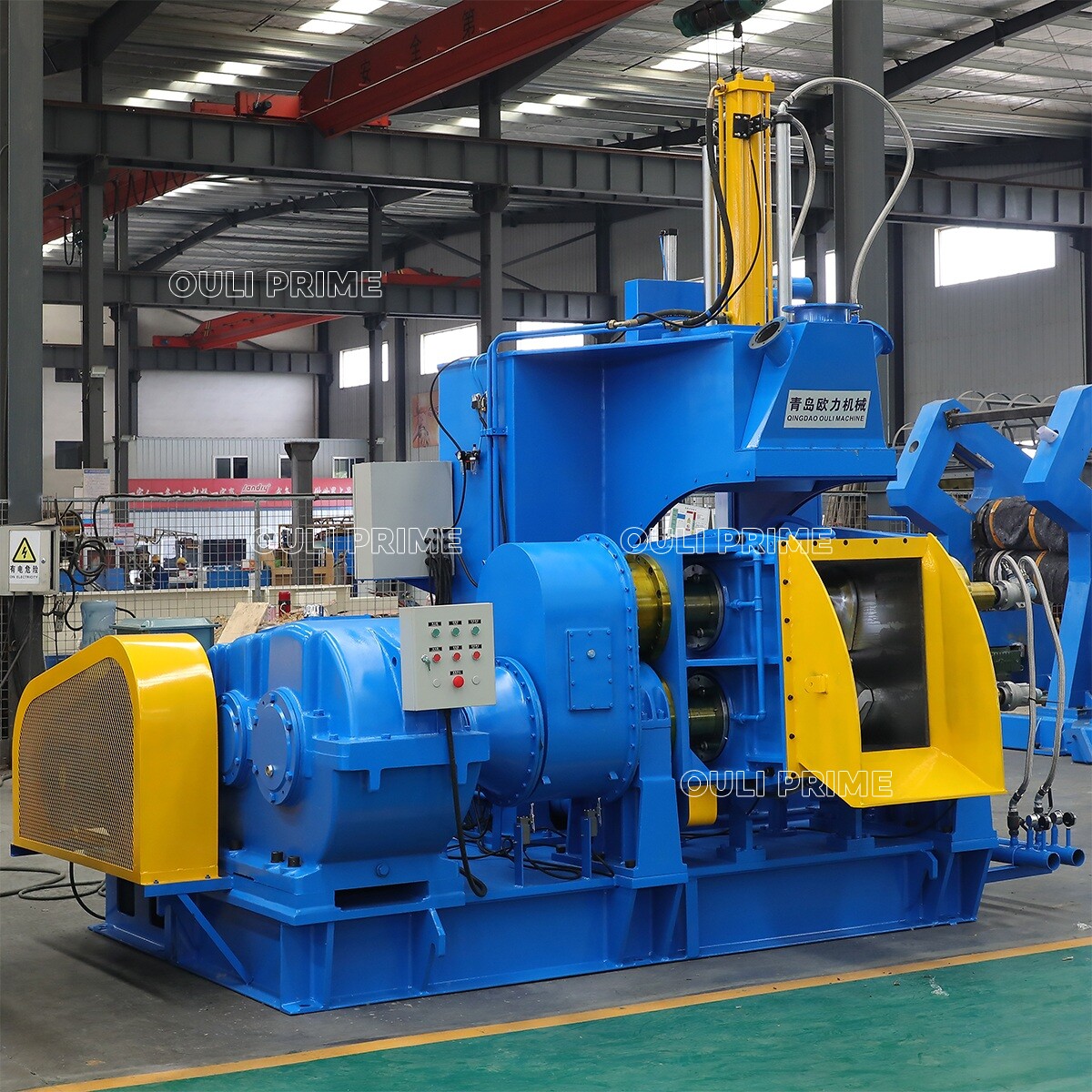

Пневматический дисперсионный резиносмеситель с резиносмесителем
Резиносмесительная машина (внутренний смеситель) предназначена для пластикации и смешивания резины и пластмасс, а также для смешивания и замешивания липких материалов. Эта машина широко используется на шинных заводах и в производстве резины, TPR, EVA, резиновых подошв, резиновых валов, шлангов, ремней, губок, виброизоляторов, эластичных шнуров, герметизирующих материалов, шин, лент, мастербатчей, пигментных чернил, автомобильных резиновых деталей и различных химических составов.
Запросить сейчас →

ОПИСАНИЕ ПРОДУКТА

Резиносмеситель является основным оборудованием для эффективного смешивания в современной резиновой промышленности. Его ключевые рабочие компоненты — это два ротора специальной формы в закрытой камере смешивания. Под высоким давлением (создаваемым верхним плунжером) резиновая смесь и добавки подвергаются интенсивному сдвигу, экструзии, складыванию и перемешиванию, что обеспечивает равномерное и высококачественное смешивание за очень короткое время. Весь процесс происходит в закрытой системе, отличающейся высокой производительностью, отличным качеством смешивания, высокой степенью автоматизации, минимальным выбросом пыли и безопасной эксплуатацией. Это предпочтительное оборудование для крупномасштабного промышленного непрерывного производства. Обычно используется как предварительный процесс перед вальцами, с выгрузкой смешанной резиновой смеси на вальцы для листования или охлаждения.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр/модель

X(S)N-3

X(S)N-10

X(S)N-20

X(S)N-35

X(S)N-55

X(S)N-75

X(S)N-90

X(S)N-110

X(S)N-150

Общий объем

8

25

45

80

125

175

210

250

325

Рабочий объем

3

10

20

35

55

75

90

110

150

Мощность приводного двигателя (КВт)

7.5

18.5

30

55

75

110

132

185

220

Угол наклона (°)

140

140

140

140

140

140

140

140

140

Скорость ротора (об/мин)

32/25

32/25

32/26.5

32/24.5

32/26

32/26

32/26

30/24.5

30/24.5

Давление сжатого воздуха (МПа)

0.7-0.9

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

Расход сжатого воздуха (м3/мин)

≥0.3

≥0.5

≥0.7

≥0.9

≥1.0

≥1.3

≥1.5

≥1.6

≥2.0

Давление охлаждающей воды (МПа)

0.2-0.4

0.2-0.4

0.2-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

Вес (кг)

1038

3000

4437

6500

7850

10230

12000

14200

19500


ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ

1. Ротор резиносмесителя: Материал вала ротора — 42CRMO с твердостью HRC58-62.

Материал лопастей — ZG-45 с хромированием, твердость до HRC50.Также доступны роторы со сварными сплавами в качестве опции.

2. Камера смешивания / Верхний плунжер резиносмесителя: Сварка из среднеуглеродистой стали с хромированием 12-18 слоев, твердость до HRC50.

3. Передаточное колесо: Литой легированный стальной сплав 42CRMO, кованые детали с закалкой и отпуском,высокочастотная закалка, твердость HRC58-62, низкий уровень шума, износостойкость, длительный срок службы.

4. Коробка передач (редуктор): Используется редуктор с твердой зубчатой поверхностью, обладающий высокой грузоподъемностью, низким уровнем шума, плавным ходом,высокой передаточной эффективностью и длительным сроком службы.

5. Система уплотнения резиносмесителя: Высокотехнологичная система уплотнения, отсутствие утечки порошка, легкая замена.

6. Система управления PLC: Полностью автоматизированная система управления Siemens PLC для эффективного смешивания.

7. О камере смешивания: стандартная открытая версия с гидравлическим приводом, также доступна модификация с электроприводом.

8. Нагрев и охлаждение: Машина оснащена системой водяного охлаждения для камеры смешивания, ротора и верхнего плунжера.

9. Метод нагрева: возможна конструкция с электрическим нагревом, паровым нагревом или нагревом маслом, особенно для смешивания пластика PE.

ПОДРОБНОСТИ РЕЗИНОСМЕСИТЕЛЯ

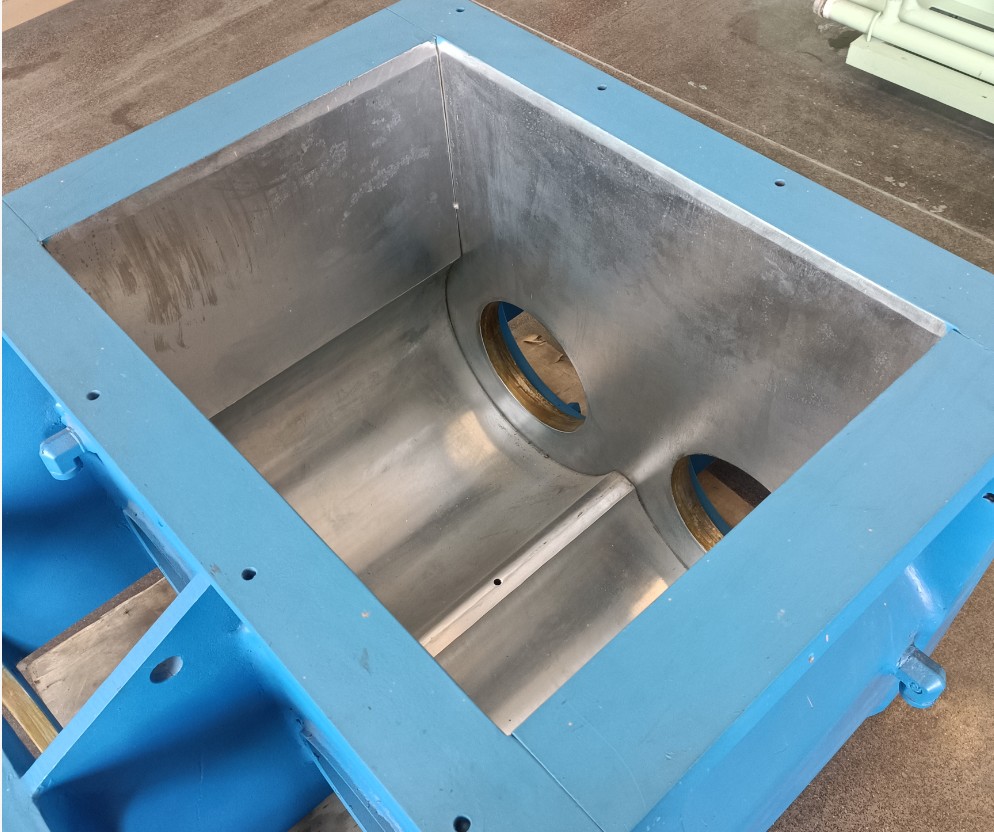

Камера смешивания резиносмесителя

Пневматический резиносмеситель (внутренний смеситель) состоит из корпуса "W"-образной формы и двух боковых панелей, изготовленных из высококачественных стальных листов

методом экструзионной формовки и сварки, которые оснащены системой циркуляции охлаждающей воды или пара. Внутренние стенки покрыты твердым хромом.

1774830830897039281315876864.png    1774832334897045587527438336.png

Ротор резиносмесителя

Он спроектирован с полыми лопастями типа Banbury. Полости соединены с осевым отверстием вала ротора, используемым для охлаждения или нагрева.

Верхние кромки лопастей и торцевые поверхности вала ротора покрыты кобальтовым твердым сплавом и отшлифованы,

затем хромированы и отполированы.

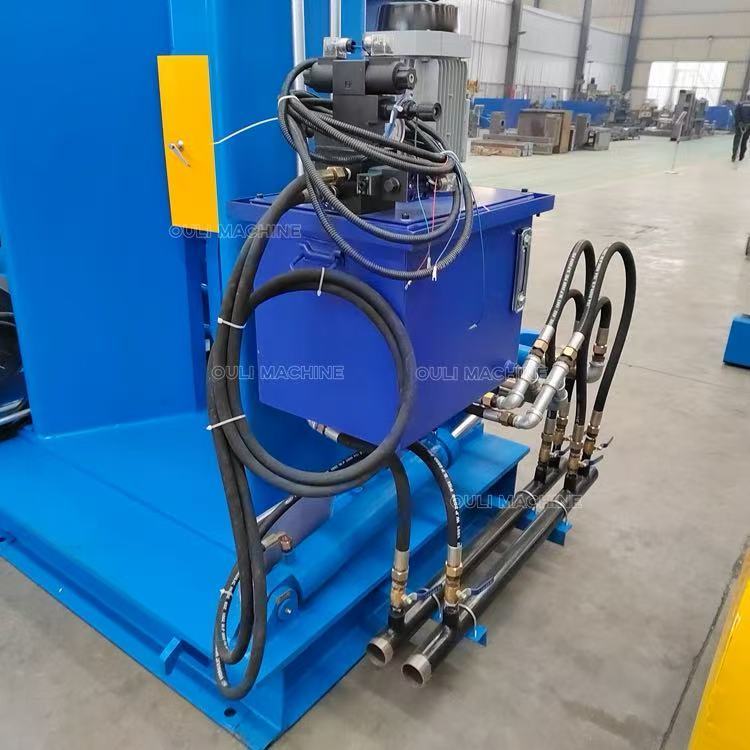

Система охлаждения/нагрева резиносмесителя

Для охлаждения или нагрева материала в процессе смешивания используется общая система трубопроводов. Через эту систему охлаждающая вода или пар подается тремя способами в полости лопастей роторов, камеру смешивания и верхний плунжер.

1774831872897043651285716992.png  1774831946897043960464642048.jpg

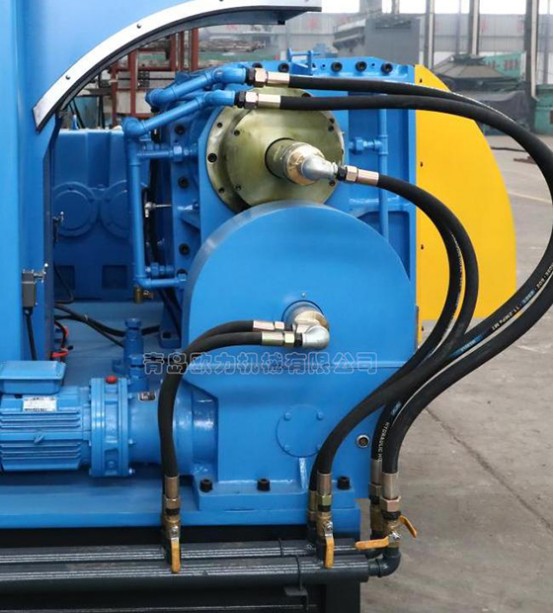

Механизм наклона резиносмесителя

Он состоит из ротора с тормозом, циклоидного редуктора, червячной передачи типа TP и т.д. Он способен наклонять камеру смешивания на 140° вокруг передних роторов.

Электрическая система управления

В электрической системе управления используются импортные устройства PLC и компоненты управления, которые являются импортными продуктами или продуктами с импортными технологиями, для повышения надежности управления.

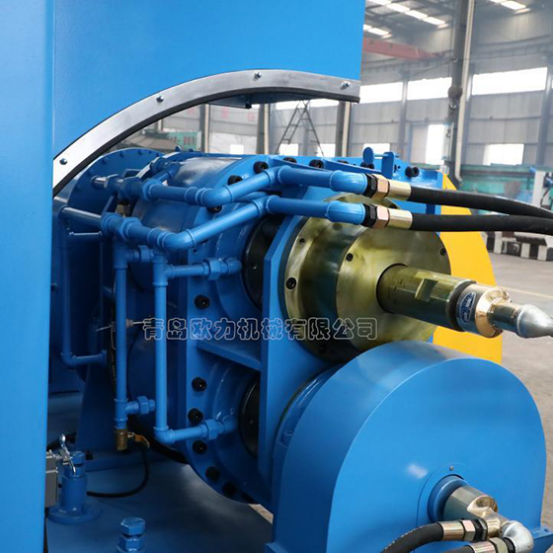

image.png  1774832078897044512263081984.png

Электрическая система управления резиносмесителя

В электрической системе управления используются импортные устройства PLC и компоненты управления, которые являются импортными продуктами или продуктами с импортными технологиями, для повышения надежности управления.

ПОЧЕМУ ВЫБИРАЮТ НАС

why choose 新

Часто задаваемые вопросы

В1: Где находится ваш завод?
О1: Компания QINGDAO OULI MACHINE CO., LTD. расположена в промышленной зоне Ванцзялоу, район Хуандао, город Циндао, провинция Шаньдун, Китай.

В2: Вы являетесь комплексным поставщиком оборудования для резины и пластика?
О2: Да, мы можем предоставить полную линию решений в соответствии с требованиями заказчика.

В3: Как организован контроль качества на вашем заводе?
О3: У OULI есть SOP (Стандартная Операционная Процедура), и все этапы производства должны соответствовать этому SOP. Каждая машина должна проходить автоматическое тестирование не менее 72 часов и тщательно проверяться перед отгрузкой.

В4: Вы предоставляете услуги предпродажной поддержки?
О4: Да, у нас есть опытная команда предпродажной поддержки, которая помогает клиентам не только с оборудованием, но и с технологиями, водоснабжением, электрикой, планировкой машин на заводе и т. д.

В5: Как насчет послепродажного обслуживания? Вы отправите своего инженера в мою страну для настройки и установки машины?
О5: Конечно, у нас есть много опытных технических инженеров для зарубежного обслуживания, они помогут вам установить машину и провести обучение рабочих.

В6: Каков срок поставки машины?
О6: На самом деле, срок поставки машин зависит от их конфигурации. Обычно срок поставки стандартной машины составляет 10-30 дней.

В7: Какая гарантия на машину?
О7: Гарантийный срок на всю машину составляет 12 месяцев, а на ключевые детали зависит от их типа.

В8: Вы предоставляете запасные части вместе с машиной?
О8: Да, OULI предоставляет один комплект стандартных запасных частей в зависимости от типа машины.
